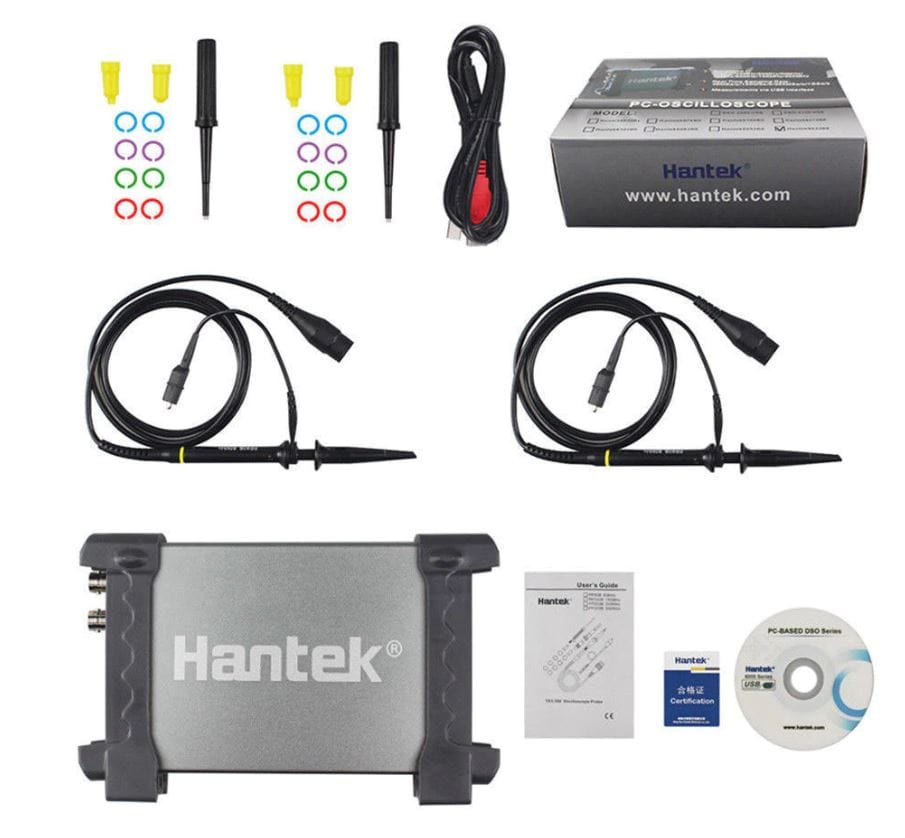

Osciloscop Hantek 6022BL

Hantek 6022BL combină un osciloscop cu 2 canale și un analizor logic. Se conectează la laptop prin USB 2.0 și nu are nevoie de sursă de alimentare separată. Are carcasă din aluminiu anodizat, ca la iPad, rezistentă la căldură și la uzură, și e ușor de luat oriunde.

Pentru cine este potrivit Hantek 6022BL

• Electroniști și pasionați, care vor un osciloscop ieftin, pe laptop
• Cine învață să folosească osciloscopul
• Tehnicieni care depanează linii de producție sau lucrează pe teren

Funcții osciloscop Hantek 6022BL

• 23 de măsurători automate și verificare PASS/FAIL
• medie, persistență, intensitate, inversare, adunare, scădere, înmulțire, împărțire, afișare X-Y
• analiză FFT
• cursoare: cruce, urmărire, orizontal, vertical
• măsurători automate: Vpp, Vamp, Vmax, Vmin, Vrms, frecvență, perioadă, timp de creștere și coborâre, lățime de impuls, factor de umplere și altele
• salvezi semnalele ca text, imagine JPG / BMP sau fișier Excel / Word
• legi mai multe osciloscoape la același calculator, pentru mai multe canale
• interfață USBXI: se poate combina cu alte instrumente

Analizor logic

Eșantionare maximă	48M
Bandă	10 MHz
Tensiune	0 – 5,5 V
Compatibil	TTL, LVTTL, CMOS
Memorie	1M / canal

Specificații tehnice osciloscop Hantek 6022BL

Canale analogice	2
Bandă (limitată)	20 MHz
Memorie	1M
Timp de creștere	17,5 ns
Bază de timp	4 ns – 1 h/div
Impedanță de intrare	1 MΩ, 25 pF
Sensibilitate	10 mV – 5 V/div
Rezoluție verticală	8 biți
Precizie DC	±3%
Declanșare	front, alternativ (CH1, CH2, EXT, EXT/10)
Sistem de operare	Windows 7 / 8, XP, Vista

Întrebări frecvente despre Hantek 6022BL

Are nevoie de alimentare separată?

Nu. Se alimentează din portul USB al laptopului.

E potrivit pentru diagnoza auto?

E potrivit pentru semnale simple și pentru învățat. Pentru teste auto gata configurate, vezi Hantek 6074BE sau Hantek 1008C.
